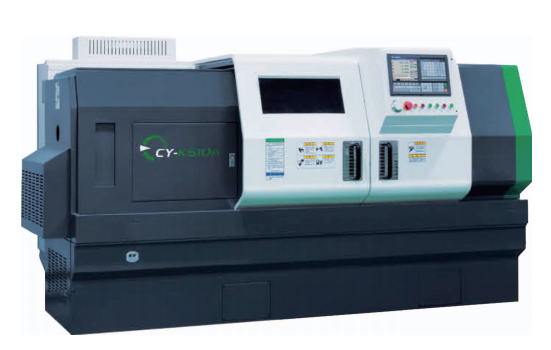

CY-K510n 数控车床

该机型全部结构均按数控机床要求开发、设计、制造,具有整机精度稳定好、刚性强等优良特性。标配独立主轴+变速箱结构设计,主轴温升小、振动小、扭矩大,特别适合汽车、机械、轴承、军工等行业高效大批量加工
咨询热线:
13187891689

产品详情

Product Details

机床特点:
    1、结构精致、设计针对性强,主要用于盘类、轴类、套类等的加工。
    2、刚性高、热变形小、主轴温升低、振动小、承受切削扭矩大,能适应强力切削。
    3、K360n、K510n系列采用了独立套筒式主轴,具保证了主轴的强度又能实现高转速的工作,最高转速达2500r/min。K6150(B)系列主轴采用三点式结构,平稳的传动和强度能实现多种盘、套、轴类零件的加工,最高转速1600r/min。
    4、机床的关键外购件数控系统、主轴轴承、滚珠丝杆等选用国内外知名厂家产品,从而使机床具有高的可靠性。
    5、机床加工工件一致性好,可稳定达到IT6~IT7级精度,加工表面粗糙度可达到Ra1.6um。
    6、采用模块化设计,可以根据用户的要求提供多种配置。
    7、机床采用机电一体化设计,整体布局紧凑合理、操作方便宜人,便于维修。

项目 单位 CY-K510n
加工范围 床身上最大回转直径 mm φ510
滑板上最大回转直径 mm φ290
最大切削直径 mm φ500
顶尖距 mm 750/1000/1500/2000
行程 X轴行程 mm 290
Z轴行程 mm 730/980/1480/1980
主轴 主轴端部型式及代号   A2-8
主轴前端孔锥度   φ90,1:20
主轴孔直径 mm φ82
最大通过棒料直径(手动三爪卡盘) mm φ78
主轴转速范围 r/min 35-2500
主轴转速级数   自动三档,档内无级
主电机输出功率 连续额定值 KW 11
30分钟额定值 KW 15
标准卡盘 三爪卡盘直径 10
快移速度 X轴快移速度 m/min 12
Z轴快移速度 m/min φ75
尾座 尾座套筒直径 mm 150
尾座套筒行程 mm MT 5#
尾座主轴锥孔锥度 莫氏 立式四工位
刀架 刀架形式   25×25
刀具尺寸 外圆刀方 mm φ25,φ32
镗刀杆直径 mm
精度标准 GB/T25659.1--2010《简式数控卧式车床精度》标准
标准配置 系统: GSK980TDl数控系统,结构:自动三档,档内无级;
卡盘:手动三爪卡盘;刀架:立式四工位电动刀架;
可选配置 系统: GSK980TC3/KND1100T/FANUC Oi TF(5)/SIEMENS 808D等;
刀架:卧式六工位电动刀架;
